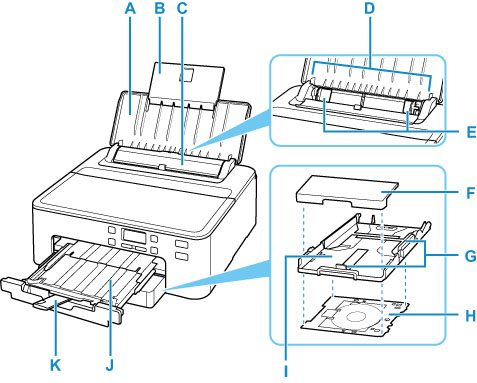

Pogled od spredaj

A: Opora za papir

Odprite, če želite naložiti papir v zadnji pladenj.

B: Podaljšek opore za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

C: Pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

D: Zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje papirja v zadnji pladenj
• Nalaganje ovojnic v zadnji pladenj

E: Vodila za papir

Poravnajte z obema stranema svežnja papirja.

F: Pokrov kasete

Snemite ga, da naložite papir v kaseto.

G: Vodila za papir

Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.

H: Večnamenski pladenj

Uporabite pri tiskanju na natisljive plošče in druge medije.

I: Kaseta

V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.

• Nalaganje papirja v kaseto

J: Izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.

Če za tiskanje uporabljate večnamenski pladenj, vstavite izhodni pladenj za papir do konca, tako kot piše v sporočilu.

K: Opora izhodnega papirja

Izvlecite za podporo izvrženega papirja.

L: Vodilo večnamenskega pladnja

Tukaj postavite večnamenski pladenj.

M: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

• Nadzorna plošča
